氣動螺紋球閥

閥門型號：Q611F
，Q611H
通徑規格：DN10～DN100
結構形式：浮動直通式O型
閥體材質：不銹鋼304、不銹鋼316
、不銹鋼316L
公稱壓力：PN10
、PN16、PN25
、PN40
、PN64
適用溫度：PTFE:-29～+178℃
，PPL:-29～+300℃
應用范圍：氣體
、蒸汽、水
、油品
、腐蝕性介質等
產品特點：體積精小
，結構緊湊，密封性好
，運行可靠
，維修容易

氣動螺紋球閥概述：

氣動螺紋球閥是由內螺紋球閥與氣動執行器組成，

按結構形式不同可分為整體式(一片式)

、兩片式及三片式

，

由于閥門本身體積*小且結構緊湊，所以特別適用于安裝尺寸有限和場合空間

相對狹窄的工況中

。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉

，根據工作需要可選用雙作用或單作用執行機構，

單作用形式具有彈簧復位的功能

，可在遇到故障或氣源斷開時

，

自動歸位到開啟或關閉的狀態。

氣動螺紋球閥優點：

、可在執行器頂部或底部安裝手動操作機構

，實現手動開

、關閥門。

、內螺紋氣動球閥具有體積*小

、密封性好、

運行可靠

、維修容易

、安裝方便、適應性強等優點

。

、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中

。

、適用范圍廣，通徑從小到幾毫米

，大到幾米

，從高真空至高壓力都可應用。

、氣動螺紋球閥采用有倒密封的下裝式結構

，閥腔異常升壓時，

閥桿不會被沖擊

�

？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作

。

氣動螺紋球閥性能規范：

閥芯形式："O"型球形閥芯

密封填料：PTFE

、柔性石墨
環境溫度：-20～+90℃
密封圈：增強聚四氟乙烯，對位聚笨

流量特性：近似快開型

動作范圍：0～90°

泄露量Q ：硬密封：≤額定流量的10-5

；軟密封：零泄漏

閥體材質：鑄鋼（WCB）

、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）

、CF8M（316）

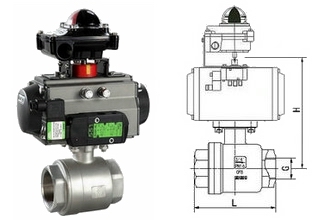

氣動螺紋球閥結構

氣動螺紋球閥技術參數：

公稱通徑	DN10～DN100(mm)
公稱壓力	PN1.0 、1.6、2.5 、4.0 、6.4MPa
驅動形式	壓縮空氣4-7bar（可帶手動裝置）
連接方式	內螺紋連接（螺母旋緊式）
結構形式	整體式（一片式）、二片式閥體、三片式*鑄閥體
動作范圍	0～90°
使用溫度	PTFE:-29～+178℃ ，PPL:-29～+300℃
適用介質	水、蒸汽、液體、油品、腐蝕性介質等
控*方式	開關模式，調節型（定位器4-20mA模擬信號）
作用形式	單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關）
