              氣動三通球閥






                        氣動三通球閥圖片



              氣動三通球閥




              • 閥門型號：Q644F/H，Q645F/H
                ，Q614F/H
                ，Q615F/H
                •

              • 通徑規格：法蘭DN15～DN300，螺紋DN15～DN50
                •

              • 結構形式：三通L型
                ，三通T型
                •

              • 閥體材質：鑄鋼WCB
                、不銹鋼304
                、不銹鋼316
                •

              • 公稱壓力：PN10
                、PN16
                、PN25、PN40
                、PN64
                •

              • 適用溫度：-20℃～450℃
                •

              • 應用范圍：氣體
                、水、蒸汽
                、液體
                、油品、腐蝕性介質等
                •

              • 產品特點：一閥多用
                ，分L型和T型
                ，達到換向、分配
                、合流
                、分流
                •










              氣動三通球閥簡介：


              氣動三通球閥是用于管道中介質換向、合流及分流的作用
              ，主要由T型或L型三通球閥與氣動執行器連接組成
              ，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷
              ，起到分配作用
              ，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道
              ，起到分流
              、合流作用�
              ？筛鶕�(jù)工況需要
              ，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控*球閥球芯的運轉
              ，              達到對管路中介質的自動化控*
              。

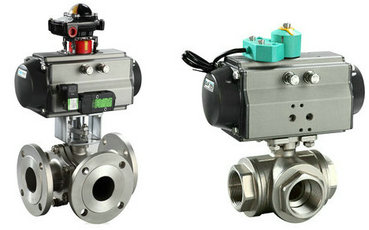

              氣動三通球閥（法蘭）


              氣動法蘭三通球閥                                 氣動內螺紋三通球閥


              氣動三通球閥優點：



              1、可選用不同連接形式
              ，分為氣動法蘭三通球閥和氣動螺紋三通球閥
              ，滿足不同使用工況。


              2
              、密封效果極佳
              ，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。


              3
              、一閥多用：可*成L型通口
              ，也可*成T型通口，達到分配
              、合流
              、分流等功能
              。


              4、氣動三通球閥安裝方便
              ，可用任一通口作為介質的流通入口
              ，并且無泄漏。


              5
              、廣泛適用于環保
              、油品、冶金
              、蒸汽
              、能源、造紙
              、食品等管路系統中對介質


              進行流向改變或達到對介質分流或混合
              。










              氣動三通球閥標準規范：





              1．設計和*造：GB／T12237-1989；APl608
              。


              2．檢驗和試驗：GB／T13927-1992
              ；APl598。


              3．法蘭連接：JB／T79]一2-1994
              ；ASME／ANSIB165
              。


              4．結構長度：JD-2002



              回訊器：也叫限位開關，遠程反饋開關信號(防爆)


              電磁閥：雙作用選二位五通
              、單作用選二位三通(防爆)


              三聯件：可對氣源穩壓
              、過濾、氣缸加潤滑油


              閥門定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R

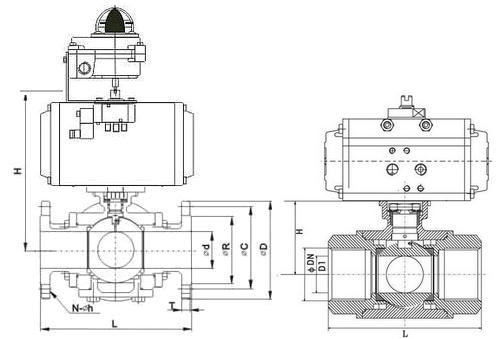

氣動三通球閥結構圖
                氣動法蘭三通球閥結構圖                    氣動內螺紋三通球閥結構圖


              氣動三通球閥技術參數：







公稱通徑
DN10～DN300(mm) (螺紋1/2"～2")



公稱壓力
PN1.0
              、1.6
              、2.5、4.0
              、6.4MPa



驅動形式
壓縮空氣4-7bar（可帶手動裝置）



連接方式
法蘭式
              、內螺紋連接



結構形式


              L型三通閥體、T型三通閥體



動作范圍
0～90°    0～180°



使用溫度


              PTFE:-29～+178℃
              ，PPL:-29～+300℃



適用介質
水
              、蒸汽、液體
              、油品
              、腐蝕性介質等



控*方式
開關模式，調節型（定位器4-20mA模擬信號）



作用形式
單作用彈簧復位（常開型
                ，常閉型）
                ，雙作用（氣開氣關）

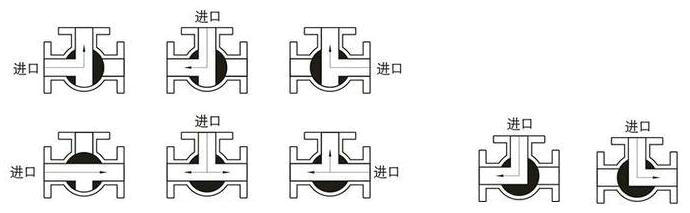

              氣動三通球閥流向原理說明：





              氣動三通球閥根據結構形式及流通方向不同分為L型和T型，介質流通方向圖如下
                。


              氣動三通球閥原理


                                            T型三通球閥流向圖                                                                                    L型三通球閥流向圖



              L型三通球閥只能連接或截斷兩條相互垂直正交的管道
                ，


              不能同時保持第三條管道的相互連通
              ，只起到分配作用。


              T型三通球閥能使三條正交的管道相互聯通或切斷任意第三條通道
              ，


              達到兩進一出或一進兩出的的功能，起到分流
              、合流作用
              。





              氣動三通球閥性能參數：







公稱通徑DN(mm)
DN15-300



公稱壓力
PN(MPa)
1.0
1.6
2.5
4.0
6.4



試驗壓力
強度試驗
1.5
2.4
3.8
6.0
9.60



密封試驗
1.1
1.8
2.8
4.4
7.04



低壓氣密試驗
0.4～0.7



適用介質
氣體、水
              、油品
              、蒸汽或腐蝕性介質（常溫，低溫
              ，高溫）
