、閥門首頁 – 電動閥門 – 電動蝶閥 – 電動襯膠蝶閥產品

電動襯膠蝶閥

閥門型號：D971J
，D941J
通徑規格：DN50-DN1200
結構形式：中線式
閥體材質：球墨鑄鐵、鑄鋼WCB
、不銹鋼304
、316
公稱壓力：PN6、PN10
、PN16
適用溫度：-40℃～150℃
應用范圍：氣體
、水、油品
、腐蝕性介質等
產品特點：成本低
，材料無毒性
，耐老化
、耐弱腐蝕，使用壽命長

電動襯膠蝶閥簡介：

電動襯膠蝶閥（電動襯膠防腐蝶閥）是通過高溫的方式將橡膠與閥體硫化為一體，并與電動執行機構組合而成的電動蝶閥

，其襯膠的設計可以有效的隔離介質與金屬接觸

，具有一定的耐堿鹽和弱酸侵蝕性能，可使用在含有腐蝕性的介質當中

。電動襯膠蝶閥根據使用工況的不同

，可分為全襯膠和半襯膠，確保在不同場所的使用條件下保證蝶閥的密封性

、耐腐性

。在含有固體顆粒的介質中，橡膠密封比四氟PTFE密封更有耐磨性

。

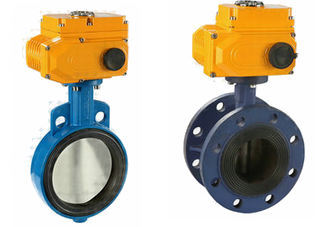

電動對夾式襯膠蝶閥電動法蘭襯膠蝶閥

電動襯膠蝶閥優點：

、采用襯膠無銷，保證了介質與金屬完全隔離

，提高了產品的可靠性

。

2、密封面耐磨性好（橡膠耐磨性是銅的七倍）

。

、可分為電動法蘭襯膠蝶閥和電動對夾式襯膠蝶閥，可滿足使用在不同的管道里

。

、密封件可以更換，密封性能可靠達到雙向密封零泄漏

。

、橡膠材料無任何毒性，并且抗菌

、耐老化

、耐弱腐蝕，使用壽命長等特點

，且產品價格是不銹鋼閥門的三分之一

。

電動襯膠蝶閥標準規范：

設計*造標準：GB/T 12238-2008

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等*：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

電動襯膠蝶閥零件材料：

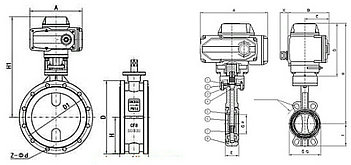

電動法蘭襯膠蝶閥電動對夾式襯膠蝶閥

閥體：鑄鐵、球墨鑄鐵

、碳鋼

、不銹鋼

蝶板：鑄鐵、球墨鑄鐵

、碳鋼

、不銹鋼完全包覆橡膠或氟塑料

閥桿：碳鋼鍍鎳磷、不銹鋼

閥座密封圈：天然膠NR

、氯丁膠CR

、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

密封圈使用溫度：丁腈橡膠X≤80度

；耐磨橡膠X6≤150度

；氯丁橡膠≤120度；氟橡膠X7≤150度

；

電動襯膠蝶閥技術參數：

公稱通徑	DN50-DN1200(mm)
公稱壓力	0.6Mpa 、1.0Mpa、1.6Mpa
連接形式	對夾式、法蘭式
介質溫度	-40℃～150℃
密封圈	各種橡膠（零泄露）
動作范圍	0～90°
控*方式	調節型或普通開關型
閥體材質	球墨鑄鐵、鑄鋼、不銹鋼

電動襯膠蝶閥性能規范：

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、油品、腐蝕性介質等。
