電動伸縮蝶閥

閥門型號：SD943H
，SD941X
通徑規格：DN50-DN2000
結構形式：中線式、三偏心
閥體材質：PN6
、PN10
、PN16
公稱壓力：-29℃～425℃
適用溫度：空氣、水
、蒸氣
、煤氣、油品等
應用范圍：空氣
、水
、蒸氣、煤氣
、油品等
產品特點：拆卸簡單，具有補償管道熱脹冷縮的功能

電動伸縮蝶閥概述：

電動伸縮蝶閥主要由電動執行裝置與法蘭伸縮蝶閥組成

，所謂伸縮蝶閥就是在蝶閥的原基礎上

，裝配一個與蝶閥口徑相同大小的伸縮器。電動伸縮蝶閥的結構特征不僅為閥門的拆卸帶來方便

，還能緩解管道的管路應力

，同時又能解決溫差所產生的內力的消除，補償管道溫差所產生的熱脹冷縮

。電動法蘭伸縮蝶閥可任意位置安裝

，主要用于控*管路介質的開關截?cái)嗫?，也可做調節流量使用

。

電動伸縮蝶閥應用：

電動伸縮蝶閥可分為普通型

、固定限位型、加長型

，適用于溫度≤80℃

、壓力≤1.6MPa的工況場合當中，且采用法蘭式連接

。一般用于電力

、冶金

、石油、化工

、煤氣以及固體粉末管路中上作調節和切斷使用

，具有補償管道熱脹冷縮的功能。

電動伸縮蝶閥設計標準：

設計標準：GB/T12238-1989

；JB/T8527-1997

法蘭連接尺寸：
GB/T9113.1-2000

；GB/T9113.2-2000；
GB/T9115.1-2000

；GB/T9115.2-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992

；JB/T9092-1999

1·管道上使用，可產生軸向位移（伸長

、壓縮）

。

2·使用在管道上，可減振

、降低結構的傳遞噪音

。
3·該閥門用在管道上，在規定范圍內

，可不受管道限*

。
4.不限法蘭平行的限*，可任意安裝

，重量輕

，彈性好。

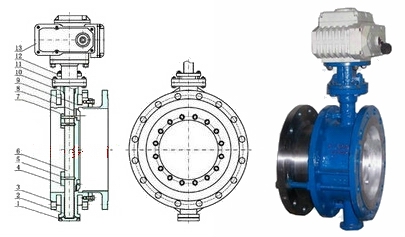

電動伸縮蝶閥結構圖

電動伸縮蝶閥結構優勢：

電動法蘭伸縮蝶閥的結構長度可在閥門安裝時

，在一定的范圍內做伸縮調節

，又能緩解管路應力，保護閥門

。并且安裝時不受介質

、流向的影響，也濃縮了蝶閥加伸縮器的安裝方式

，空間更為緊湊

。通常情況，電動伸縮蝶閥無需特別的維護

，僅需定期觀察其伸縮部份有無存在滲漏及拉脫等現象即可

。

電動伸縮蝶閥技術參數：

公稱通徑	DN50-DN2000(mm)
公稱壓力	PN0.6、1.0 、1.6MPa
溫度范圍	≤80℃
連接方式	法蘭連接（帶伸縮器）
控*方式	開關型（開關兩位控*）,智能調節型（4-20mA模擬信號）
電源電壓	AC220V 、AC380V（其他定*DC24等）
適用介質	空氣、水、蒸氣、煤氣、油品等工業管道
