電動調節蝶閥概述：

電動調節蝶閥又稱比例型電動蝶閥

，即閥的開度與控*流體成比例，或者叫百分比

，是由智能型電動執行器及蝶閥閥體組成

，根據輸入輸出4-20mA信號控*，主要適用于各種工業自動化管道流量

、壓力

、溫度等進行調節。電動調節蝶閥連接方式主要有法蘭式和對夾式

，閥體流通能力大

，對常溫、干凈介質

，可選用閥板加軟密封(橡膠圈

、四氟圈)來減少泄漏(可達零泄露)

，高溫高壓工況可選用三偏心硬密封閥體。

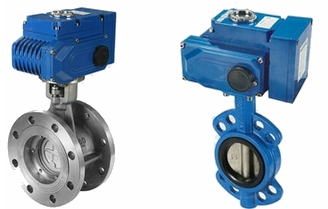

電動法蘭調節蝶閥電動對夾式調節蝶閥

電動調節蝶閥特點：

、設計新穎

、合理、結構獨特

，重量輕

，啟閉迅速。

、調節型電動蝶閥操力矩小

，操作方便，省力靈巧

。

、可采用不同密封座，滿足低

、中

、高不同壓力，以及不同介質溫度或腐蝕性介質等

。

、執行器配有保護裝置有雙重限位、過熱保護

、過載保護

。

5、智能數控

，內置模塊采用**計算機單片及智能控*軟件直接接收計算機或工業儀表等設備輸出的標準信號

，實現對閥門開度的智能控*和*確定位。

電動調節蝶閥標準規范：

設計標準【GB/T12238-1989 JB/T8692-1998】

法蘭連接尺寸【GB/T9115.1-2000】

結構長度【h:GB/T12221-1989】

壓力試驗【GB/T13927-1992;JB/T9092-1999】

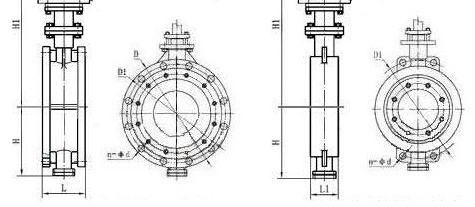

電動法蘭調節蝶閥結構圖電動對夾式調節蝶閥結構圖

電動調節蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
公稱壓力	PN0.6 、1.6、2.5 、4.0MPa
連接形式	對夾式、法蘭式
操作方式	電動控*（電源驅動）
密封形式	金屬硬密封，軟密封（可達零泄露）
電源電壓	AC220V 、AC380V（其他定*DC24等）50/60Hz
信號反饋	有源信號、S無源信號
手動功能	可根據需要裝配手動開閥、關閥功能
適用溫度	-30℃～450℃
動作時間	15秒/30秒/60秒
可調范圍	50:1
應用場所	蒸汽、水、氣體、油品及高溫或含雜質工況
控*形式	智能調節式(輸入輸出4-20mA信號控*)
