              氣動四通球閥






                        氣動四通球閥圖片



              氣動四通球閥




              • 閥門型號：Q646F，Q646H
                •

              • 通徑規格：DN50～DN500
                •

              • 結構形式：四通鑄造閥體
                •

              • 閥體材質：鑄鋼（WCB）
                、不銹鋼（304
                、316、316L）
                •

              • 公稱壓力：PN10
                、PN16
                、PN25、PN40
                •

              • 適用溫度：-40℃～450℃
                •

              • 應用范圍：液體
                、氣體
                、油品
                、漿料及含固體顆粒介質
                •

              • 產品特點：可同時切換兩種介質的流向
                ，實現一閥多用
                •










              氣動四通球閥概述：




              氣動四通球閥可同時對兩種介質的流向進行切換，替代了以前四個閥門的復雜操作
              ，


              解除了所占空間大
              、成本高、操作煩瑣等問題
              ，實現一閥多用的效果
              。


              氣動四通球閥為X形垂直通道，它的特點是球體的兩條通道為X形布置
              ，


              四個通道口徑均布于球體赤道圓周截面上
              ，當球體沿順時針旋轉90時，


              能使相對的兩個通道實現兩兩互通
              。

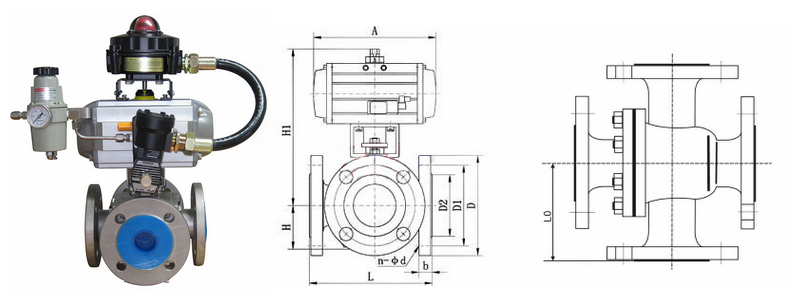

              氣動四通球閥結構圖



              氣動四通球閥特點：





              氣動四通球閥可實現正反供水切換
              ，每轉90度，供水方式切換一次
              ，操作方便
              。


              在電站系統中稱為雙向供水轉閥，在石化系統中也稱空氣換向切換閥
              ，


              適用于液體
              、氣體
              、粉塵、漿料及含固體顆粒介質的循環系統
              ，如：電站機組冷卻器正反向循環供水系統
              。









公稱通徑
DN15～DN200(mm)



公稱壓力
PN1.6、2.5
              、4.0
              、6.4MPa



連接形式
法蘭式



結構形式
四通鑄造閥



驅動方式
氣源控*（壓縮空氣4-7bar）



使用溫度
-40℃～450℃



控*形式
開關型(開關兩位控*)、調節型(4～20mA信號)



閥體材質
碳鋼WCB
              、不銹鋼304
              、316、316L



密封材料
PTFE(聚四氟乙烯)
              、PPL(對位聚苯)
              、金屬密封(硬質合金)

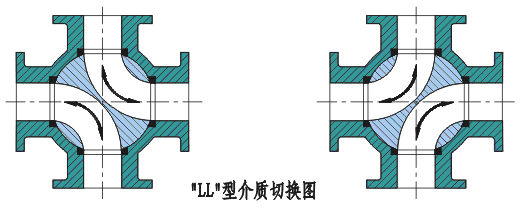

              氣動四通球閥換向原理：





              四通球閥換向原理圖





              “LL'’型四通球閥只需操作板手或執行器將球體轉動90°，


              同時對兩種介質的流向進行切換
              ，即方便而迅速
              ，實現一閥多用的效果。

              氣動四通球閥可選功能：









驅動方式
壓縮空氣(可帶手輪)



供氣壓力
0.4-0.7mpa



氣源接口
G1/4"
              、G1/8"
              、G3/8"、G1/2"



環境溫度
-30～+70℃



作用形式


              單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)
              ；氣開式(K)--失氣時閥位關(FC)


              雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)
              ；氣開式(K)--失氣時閥不變(FL)



可選附件
定位器、電磁閥
              、空氣過濾減壓器
              、保位閥、行程開關
              、閥位傳送器
              、手輪機構等
