氣動調節蝶閥簡介：

氣動調節蝶閥是利用氣源驅動來調節碟板開度

，從而控*介質流量大小的可調節型氣動蝶閥

，主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成

。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后

，通過0.4-0.7MPa進氣來調節閥門的開度大小，從而實現對管道中介質流量

、壓力

、溫度和液位等工藝參數的比例式*確調節，是調節流量和截?cái)嗔黧w的*佳裝置

。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封)

，以滿足于不同的使用要求，廣泛應用于化工、環保

、空氣

、水、燃?xì)�

、蒸汽及含有腐蝕性介質的管道上

。

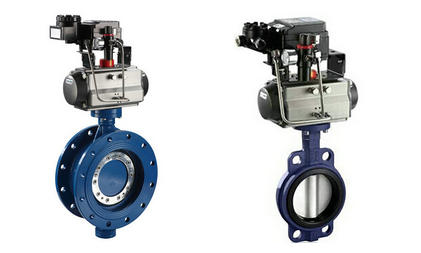

氣動法蘭調節蝶閥氣動對夾式調節蝶閥

氣動調節蝶閥原理：

氣動蝶閥執行機構分為單作用和雙作用原理

，也就是常見的氣動開關蝶閥和氣動調節蝶閥

。單作用為氣關彈簧復位式和氣開彈簧自動歸位，單作用適用于要求常開或常閉的場所

。雙作用為氣開氣關式

，開啟和關閉都需要?dú)庠磯毫Γ{(diào)節型氣動蝶閥應當選用雙作用方式

。

氣動調節蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
壓力等*	PN1.0 、1.6、2.5 、6.4MPa
連接方式	法蘭、對夾式連接
密封形式	軟密封或金屬硬密封
驅動方式	氣源驅動,壓縮空氣4～7bar(可帶手輪)
動作范圍	0～90°
閥體材質	碳鋼、不銹鋼304 、不銹鋼316
工作場合	水、蒸氣、油品、酸類腐蝕性等(高溫場合)
溫度范圍	軟密封：-29℃～180℃ 硬密封：-40℃～550℃
控*方式	裝配閥門定位器，智能調節型(4～20mA模擬量信號)

氣動調節蝶閥標準規范：

設計標準：GB/T2238-1989

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-2000；JB/T9092-1999

法蘭連接尺寸：GB/T9113.1-2000

；GB/T9115.1-2000

；

可調范圍R：50：1

使用次數：100萬次

回差：帶定位器：小于全行程的2%

基本誤差：帶定位器：小于全行程的±2%

泄露量l/h：符合ANSI B16.104 IV*標準

氣動調節蝶閥（法蘭式）氣動調節蝶閥（對夾式）

氣動調節蝶閥執行器參數：

執行機構	GT、AT 、AW系列單雙作用氣動執行器
供氣壓力	0.5～0.7MPa
氣源接口	G1/4" 、G1/8"、G3/8" 、G1/2"
環境溫度	-30～+70℃
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL) ；氣開式(K)-- 失氣時閥位保持(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關 、閥位傳送器、手輪機構等
