氣動切斷蝶閥

閥門型號：D671X,D641X,D673H,D643H
通徑規格：DN50～DN1200
結構形式：中線式，三偏心
閥體材質：鑄鋼WCB
、不銹鋼304
、不銹鋼316
公稱壓力：PN6
、PN10、PN16
、PN25
、PN40
適用溫度：-40℃～450℃
應用范圍：氣體、水
、油品
、蒸汽、腐蝕性流體
產品特點：啟閉速度非�
？�
，適用于快速開關或緊急切斷的場合

氣動切斷蝶閥簡介：

氣動切斷蝶閥（又稱氣動切斷蝶閥）一般用于工業管道中對介質進行開關兩位的切斷控*

，利用氣源壓力帶動碟板做全開或者全開的動作

。

氣動開關蝶閥根據作用形式一般可以分為常開型或者常閉型，即閥門在不工作的狀態下為打開或者關閉

，它可在沒有氣源

、斷電或者氣路有故障的情況下自動復位到開啟或關閉的狀態。

氣動切斷蝶閥的啟閉速度非�

？�

，特別適用于快速開關或緊急切斷的場合。

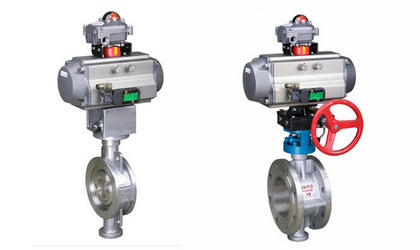

氣動開關蝶閥（對夾式）氣動開關蝶閥（法蘭式）

氣動切斷蝶閥應用：

氣動開關蝶閥按連接方式分為法蘭式和對夾式

，按密封材質不同分為金屬密封與軟密封

，可適用各種不同介質、不同溫度及不同工況的場合當中

，具有適應性極強

，密封性能好，安裝方便等優點

。氣動切斷蝶閥可廣泛應用于蒸汽

、燃氣、環保

、石油

、化工、污水等工業管道中作遠距離集中控*或就地控*

。

氣動切斷蝶閥優點：

，氣動切斷蝶閥結構簡單，且易于安裝和拆卸

、維修方便

，適用范圍廣泛。

，雙向密封功能

，可安裝于任意方向，安裝時不受介質流向和空間位置的影響。

，氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作

，操作扭矩小、省力

、且開關速度快

。

4，單作用形式的執行機構

，可有效防止工作中氣源斷掉或管路故障時

，自動彈簧復位關閉或開啟閥門。

，氣動切斷蝶閥接收控*系統的開關量信號來*確控*閥門開關

，從而達到對管路中的介質進行嚴密切斷。

氣動切斷蝶閥標準規范：

設計標準：GB/T2238-1989

法蘭連接尺寸：GB/T9113.1-2000

；GB/T9115.1-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-2000

；JB/T9092-1999

適用介質：空氣、水

、污水

、蒸氣、煤氣

、油品等

強度試驗：0.9 1.5 2.4 3.75
密封試驗：0.66 1.1 1.76 2.75
低壓氣密試驗：0.5～0.7

適用溫度：軟密封：-29℃～180℃ 硬密封：-40℃～600℃

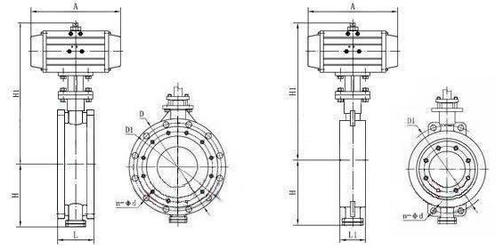

氣動開關蝶閥（法蘭式）氣動開關型蝶閥（對夾式）

氣動開關蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
壓力等*	PN0.6 、1.0、1.6 、2.5 、6.4MPa
連接方式	法蘭式或?qū)A式
動作范圍	0-90°
驅動方式	氣動控*,氣源驅動(可帶手輪)
供氣壓力	0.4～0.7MPa
密封材質	金屬密封、四氟密封、橡膠密封
工作場合	液體、蒸氣、油品、腐蝕性介質等
控*方式	開關模式（開關兩位切斷）氣開式、氣關式、彈簧復位
附件選項	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關 、閥位傳送器、手輪機構等
