氣動高真空蝶閥概述：

GIQ氣動高真空蝶閥是指工作壓力低于標準大氣壓

，形成一定真空的閥門，是真空系統中用來調節氣流量

、切斷和接通管路的元件

，一般用于控*空氣和非腐蝕性氣體。氣動真空蝶閥的閥板采用夾緊結構

，把閥板的密封圈夾緊

，泄露量為零，除了能用在真空狀態下,也能在低壓狀態下使用

。氣動真空蝶閥以壓縮空氣為動力

，帶動碟板旋轉來作啟閉運動，從而達到對管路氣流的接通或切斷

，分為雙作用和單作用

，單作用具有彈簧復位的作用，可在故障時自動復位

。

氣動高真空蝶閥特點：

、軸承采用自潤滑軸承，摩擦阻力小

。

、不必從管路上拆卸閥門即可更換蝶板密封圈。

、該閥能對介質雙向截止

，實現可靠的密封，雙向零泄漏

。

、軸封采用具有自動補償?shù)奶厥饨Y(jié)構，隔斷外界大氣與管道的連通

，從而保證管道的真空度

。

氣動高真空蝶閥技術參數：

適用范圍(Pa)		2x105～1.3x10-5
漏氣率（Pa.L/S)		≤1.3x10-6
驅動形式		壓縮空氣（4-7bar）
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150
法蘭標準		GB6070.3-85
安裝位置		任意
作用形式		單作用式：氣關式(B)--失氣時閥位開(FO) ；氣開式(K)--失氣時閥位關(FC) 雙作用式：氣關式(B)--失氣時閥位保持(FL) ；氣開式(K)-- 失氣時閥位保持(FL)
控*方式		開關型（開關兩位控*）
控*方式		調節型（4-20mA信號調節流量大小）

氣動高真空蝶閥執行機構：

執行器型號	GT 、AT 、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4" 、G1/8"、G3/8" 、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構 、雙作用執行機構
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關 、閥位傳送器、手輪機構等

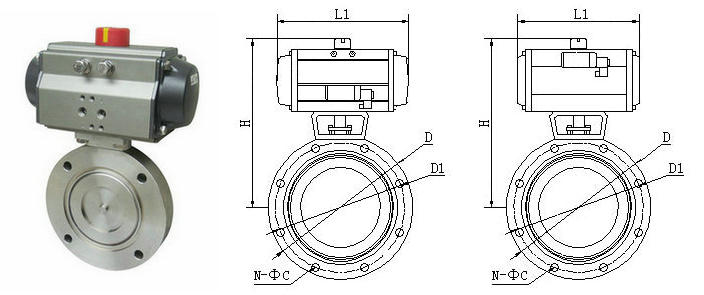

氣動高真空蝶閥連接尺寸：
