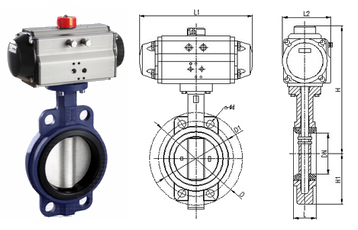

氣動中線蝶閥

閥門型號：D671X
，D641X
，D671F46
，D641F46
通徑規格：DN50～DN1200
結構形式：中線型（對夾式，法蘭）
閥體材質：球墨鑄鐵
、鑄鋼WCB
、不銹鋼304、316
公稱壓力：PN6
、PN10
、PN16
適用溫度：-40℃～180℃
應用范圍：氣體、水
、油品
、腐蝕性介質等
產品特點：密封性能好，流阻較小
，開關力矩也小

氣動中線蝶閥概述：

氣動中線蝶閥就是指蝶閥蝶板的回轉中心(即閥門軸中心)與閥體的中心形成一條直線

，采用直連方式與氣動執行機構進行連接，根據連接方式的不同可分為氣動對夾中線蝶閥和氣動法蘭中線蝶閥

，碟板具有自動對中功能（上下

、左右），其密封形式一般多*成密封結構

，常見的密封材料為橡膠、聚四氟乙烯等

。缺點是由于蝶板與閥座的開與關始終處于擠壓的狀態

，容易刮擦，產生磨損快的問題

。

氣動中線蝶閥性能特點：

氣動中線蝶閥蝶板上下兩端的接觸面比較寬

，開關時摩擦力大，扭矩開關也比較大

，無論閥門是否處于打開狀態或關閉狀態

，蝶板與閥芯密封面與閥座的下端都處于密封壓縮態，顧有極好的密封性能

。

氣動中線蝶閥應用：

氣動中線蝶閥由于結構簡單

，無定向密封限*，中心對稱(I型)雙向密封效果一樣

，并且流阻較小

，開關力矩也小，承壓能力被定位為中低壓

，因此在1.6MPa以下的工況中被廣泛應用

。安裝時一般沒有方向的要求，可現場維修拆卸

，并且不用全部拆開閥門就可更換密封圈

。

氣動中線蝶閥技術參數：

公稱通徑：DN50~1200(mm)

公稱壓力：PN0.6

、1.0、1.6

、2.5MPa

連接形式：對夾式

、法蘭連接

結構形式：中線型結構

流量特性：近似快開型

動作范圍：0~90°

泄露量：按GB/T4213-92，為Kv值的10-4

，軟密封:零泄漏

基本誤差：帶定位器:小于全行程的±2%%

回差：帶定位器:小于全行程的±2%

配置執行機構：GT

、AT、AW系列單雙作用氣動執行器

控*方式：開關型(開關兩位控*)

、調節型(4~20mA控*)

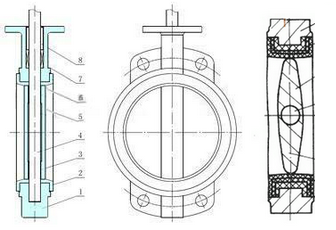

氣動中線蝶閥結構圖

氣動中線蝶閥附件參數：

執行器型號	GT 、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4" 、G1/8" 、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構 、雙作用執行機構
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
